PE給水管道按材質(zhì)（Texture of material）分為低密度（density）、中密度、高密度、超高分子量四種，不同種類的焊接（welding）方法和加熱溫度（temperature）都不同，根據(jù)壓力大小，PE管道分為五種壓力（pressure）等級，分別為6公斤、8公斤、10公斤、12.5公斤和16公斤。低密度160攝氏度（Centigrade），中密度190攝氏度，高密度和超高分子量210攝氏度到235攝氏度。大口徑需要使用專用熱熔機（hot-melt machine），口徑上基本分為160mm、250mm、315mm、450mm、630mm型，采用熱熔對接連接（即管與管直接熔化連接）也可以通過電熔件連接。

一、焊接溫度、時間、壓力、焊接表面清潔度影響熱熔質(zhì)量

        焊接溫度、時間、壓力、焊接表面清潔度；溫度（temperature）根據(jù)原材料等級確定，PE100為215-235°C，PE80為200-220°C，時間和壓力根據(jù)PE管道規(guī)格和焊機參數(shù)（parameter）確定，PE管焊接表面必須清潔。焊縫以程序（program）控制為主，外觀由判斷確定：翻邊（Flanging）邊緣均勻?qū)ΨQ，高度適中；表面光滑無結(jié)垢；無沖擊痕跡，焊縫最低點高于PE管道表面，試驗焊縫無裂紋。PE管的熱熔一般采用熱熔機進行熱熔，熔接時應(yīng)根據(jù)天氣的溫度、熱熔機加熱參數(shù)以及施加壓力執(zhí)行。

二、夏季和冬季溫度不同對PE給水管熱熔質(zhì)量的影響

       當夏季氣溫較高時，溫度設(shè)置到200°C左右，溫度（temperature）過高PE給水管熔接會出現(xiàn)變形，冬季氣溫較低時，可適當增加溫度到220°C左右，溫度過低PE給水管會出現(xiàn)熔接不完全，出現(xiàn)虛焊現(xiàn)象。

三、PE給水管焊接最佳熱熔溫度與時間

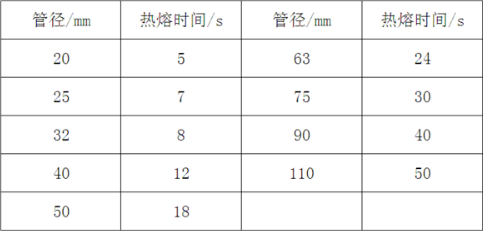

       加熱板（Heating plate）溫度200~230°C ，口徑、壁厚較大的PE給水管，熔接時間稍長。PE管熱熔（Hot melt）焊接要精準（accurate）掌握加熱時間， 加熱時間過短，易發(fā)生加熱（heating）不均勻，從而導(dǎo)致對口（counterpart）困難；加熱時間過長，容易熔化（melt），出現(xiàn)膠狀物質(zhì)而流失。設(shè)定加熱板（Heating plate）溫度200～230℃最佳的熱熔溫度時間（time）選擇可參照下表：

本文來自：西安恒興管業(yè)   （http://www.hbpy888.com）PE給水管道生產(chǎn)廠家。
